BD Bactec FX40
Анализатор бактериологическийBD BACTEC FX 40
Прибор BD BACTEC FX40 предназначен для быстрого обнаружения бактерий и грибков в клинических образцах. Образцы берутся у пациентов и вводятся напрямую во флаконы с культурой BACTEC, которые помещаются в прибор для инкубации и тестирования.
Основы методики
Если во флаконах с культурой присутствуют микроорганизмы, они поглощают питательные вещества, содержащиеся в среде, выделяя углекислый газ в среду. Краситель, содержащийся в детекторе в нижней части флакона, вступает в реакцию с CO2. Это приводит к модуляции количества света, поглощаемого флуоресцентным материалом детектора. Фотодетектор на каждой позиции измеряет уровень флуоресценции, который соответствует объему CO2, выделенному микроорганизмами. Затем измерение интерпретируется системой в соответствии с заранее запрограммированными параметрами «положительного» результата.
Цикл тестирования всех рядов выполняется каждые десять минут. При обнаружении «положительных» культур незамедлительно загорается индикатор на передней панели прибора, подается звуковой сигнал и такие культуры отображаются на планшете. После обнаружения «положительных» флаконов технолог лаборатории извлекает их из прибора для подтверждения результатов, а также для выделения и определения микроорганизма.
Обзор системы
Прибор BD BACTEC FX40 обладает следующими основными функциональными возможностями.
• Модульная конструкция прибора обеспечивает гибкость установки в соответствии с требованиями лаборатории.
• Графический интерфейс пользователя с цветным дисплеем и сенсорным экраном обеспечивает простоту использования.
• Работающие в режиме реального времени датчики наличия флаконов, расположенные в каждой позиции, незамедлительно реагируют на установку флаконов в позиции и их удаление.
• Возможность смешивания бактериальных, грибковых и микобактериальных культур в рамках модуля или системы реализуется благодаря использованию различных типов среды.
• Может быть подключен к совместимой лабораторной информационной системе (ЛИС). • Может быть подключен к системе управления данными BD EpiCenter при ее наличии.

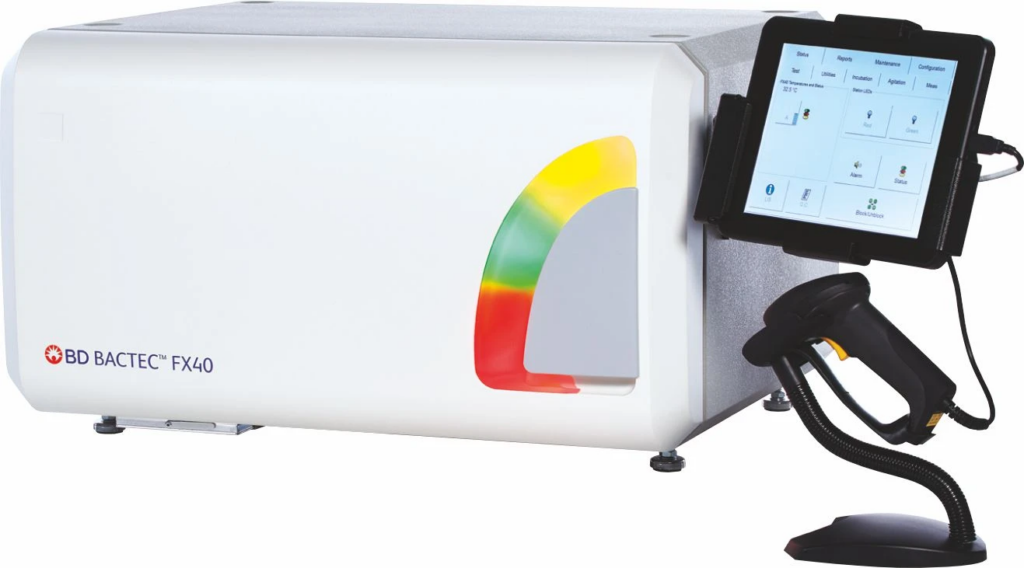

Обзор прибора
Прибор BD BACTEC FX40 — это автоматизированная система, предназначенная для обнаружения наличия микроорганизмов в клинических образцах. Засеянные флаконы устанавливаются в позиции для флаконов. Когда дверца закрыта, выполняется постепенная проверка флаконов на наличие микробной метаболической активности путем измерения уровней флуоресценции, излучаемой специально разработанным детектором на дне флакона.
Ввод информации о флаконе может осуществляться с помощью устройства чтения штрихкодов, разработанного для управления одной рукой, или вручную с помощью экранной клавиатуры. Для привязки флаконов к определенной позиции необходимо поместить флакон в позицию сразу же после сканирования флакона; это приводит к активации датчика наличия флакона, которым оснащена позиция. Светодиодные индикаторы на передней панели прибора, а также светодиоды, расположенные над каждой позицией, предоставляют сведения о состоянии. После выполнения любой операции в рамках рабочего процесса прибор подтверждает это в форме звуковых и визуальных оповещений.

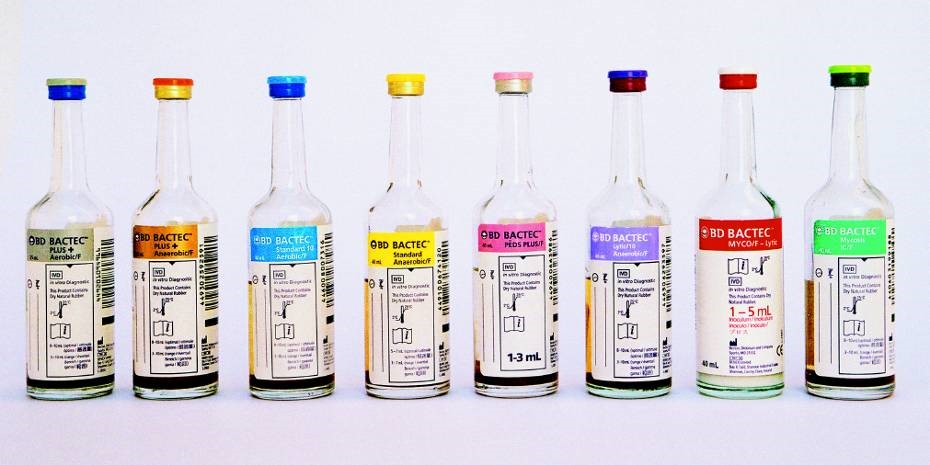

«Media Overview» (Обзор сред) При работе с системой BD BACTEC FX40 можно использовать различные среды.
Доступны следующие варианты:
BD BACTEC Standard/10 Aerobic /F (каталожный №442260)
Рекомендуется для работы с образцами крови объемом от 3,0 до 10,0 мл (оптимальный
объем: 8,0 – 10,0 мл).
BD BACTEC Plus Aerobic /F (каталожный №442192)
Содержит смолы для нейтрализации антибиотиков. Рекомендуется для работы с образцами крови объемом от 3,0 до 10,0 мл (оптимальный объем: 8,0 – 10,0 мл).
BD BACTEC Standard Anaerobic /F (каталожный №442191)
Рекомендуется для работы с образцами крови объемом от 3,0 до 7,0 мл (оптимальный объем: 5,0 – 7,0 мл).
BD BACTEC Peds Plus /F (каталожный №442194)
Оптимизирована для работы с образцами крови детей и образцами крови небольшого объема (оптимальный объем: 1,0 – 3,0 мл; рекомендуемый объем: 0,5 – 5,0 мл). Содержит смолы для нейтрализации антибиотиков.
BD BACTEC Plus Anaerobic /F (каталожный №442193)
Содержит смолы для нейтрализации антибиотиков. Рекомендуется для работы с образцами крови объемом от 3,0 до 10,0 мл (оптимальный объем: 8,0 – 10,0 мл).
BD BACTEC Lytic/10 Anaerobic /F (каталожный №442265)
Не содержащая смол среда с добавлением сапонина в качестве агента, лизирующего кровь. Лизис эритроцитов обеспечивает создание питательных веществ для роста микроорганизмов и сокращения фона крови. Лизис лейкоцитов приводит к выделению фагоцитированных микроорганизмов. Рекомендуется для работы с образцами крови объемом от 3,0 до 10,0 мл (оптимальный объем: 8,0 – 10,0 мл).
BD BACTEC Myco/F Lytic (каталожный №442003)
Специализированная среда для обнаружения дрожжей, грибков и микобактерий в крови. Эта среда может быть использована для культивирования стерильных жидкостей организма при подозрении на заражение грибками или дрожжами. Рекомендуется для работы с образцами крови объемом от 1,0 до 5,0 мл (оптимальный объем: 3,0 – 5,0 мл). Для использования с образцами, не содержащими кровь, может потребоваться определенная добавка.
BD BACTEC Mycosis IC /F (каталожный №442026 и 442206) Селективная питательная среда, разработанная специально для восстановления грибков из образцов гемокультур. Допустимый объем образца: 3,0 – 10,0 мл. Для каждого типа среды имеется длительность выполнения протокола по умолчанию (ее можно изменить на экране конфигурации лаборатории). Можно скорректировать протокол по умолчанию для каждого флакона, добавляемого в прибор.
Спецификации прибора
| габариты | Отдельный прибор | стойка | |
| Высота | 39,1 см | 77,5 см | |
| Ширина | 67,5 см | 67,5 см | |
| Глубина | 58,5 см | 58,5 см | |
| Зазор (сзади, слева, справа) | 0 см, 7 см, 38* см * При подключении планшета | 0 см, 7 см, 38* см * При подключении планшета | |
| Зазор (спереди) | 61,0 см | 61,0 см | |
| Вес пустого | 31,8 кг | 64,6 кг | |
| Вес полного | 38,0 кг | 76,9 кг | |
| Требования к электропитанию | |||
| Входное напряжение | 100 – 240 В переменного тока ± 10 % | ||
| Максимальный ток | 3 А | ||
| Частота входной линии | 50 – 60 Гц | ||
| Мощность | 250 Вт | ||
| Тепловыделение | 307 британских тепловых единиц в час | ||
| Требования к окружающей среде | |||
| Хранение без эксплуатации | |||
| Температура | от -17,8 °C до 65 °C | ||
| Влажность | от 20 % до 80 % без конденсации | ||
| Условия эксплуатации | |||
| Температура | от 18,0 до 30,0 °C | ||
| Влажность | от 25 % до 80 % без конденсации | ||
| Расположение | Ровная поверхность, отсутствие прямых солнечных лучей, прямого нагрева, другого внешнего источника воздуха, высокой влажности, пыли, слишком высоких или низких температур, а также агрессивных или взрывоопасных паров или газов | ||
| Шум на расстоянии 1 м | ≤55 дБА при использовании шумомера ANSI типа 2 | ||
| Высота над уровнем моря | Безопасная — до 2 000 м | ||
